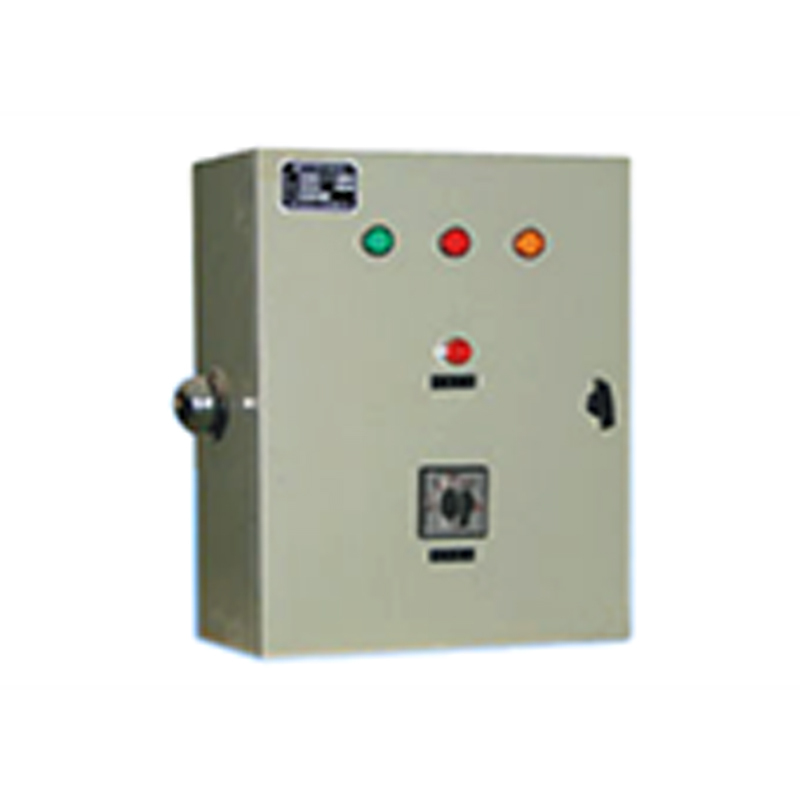

通风方式信控制箱

一、用途

  地下工程(人防)专用装置,用于战时工事不同防护通风方式转换的指令传送和报警信号显示。

二、信号装置组成

  本装置由指挥端通型信号控制箱和接收端若干信号箱组成,控制箱有6路及12路输出两种。由于指挥端也有一信号输入,并采用统一信号参数,因此本装置既可用于单独工事的通风方式信号系统,亦可用于人防区片工事群中组成分级信号系统,实现区片战时统一指挥运行。

三、装置特点

A、具有发讯监视功能,可及时发现信号传输故障;

B、具有接收端回复信号,能及时掌握各值班岗位的执行情况;

C、可进行系统自检和试验,便于维护管理;

D、通用性强,系统可任意扩展,适用于各种规模的人防工事和区片。

四、技术规格

产品名称

用途

信号方式

输出信号回路数

输入信号回路数

传输线芯数

附设呼唤门铃

清洁式

滤毒式

隔绝式

音响

12路通风方式信号控制箱

上级工事发讯端或下级工事发讯接收端

绿灯

黄灯

红灯

警灯

12

1

每路6芯

2路每路6芯

6路通风方式信号控制箱

6

通风方式信号箱

值守岗位信号报警及显示

/

6芯

/

五、外型尺寸

型式

结构

外形尺寸(mm)

安装孔尺寸(mm)

孔数

水平数

垂直距

12路控制箱

挂墙式

500

600

200

4孔Ф 13X18

380

630

6路控制箱

400

500

200

4孔Ф 13X18

280

530

信号箱

560

120

100

2孔Ф

340

/

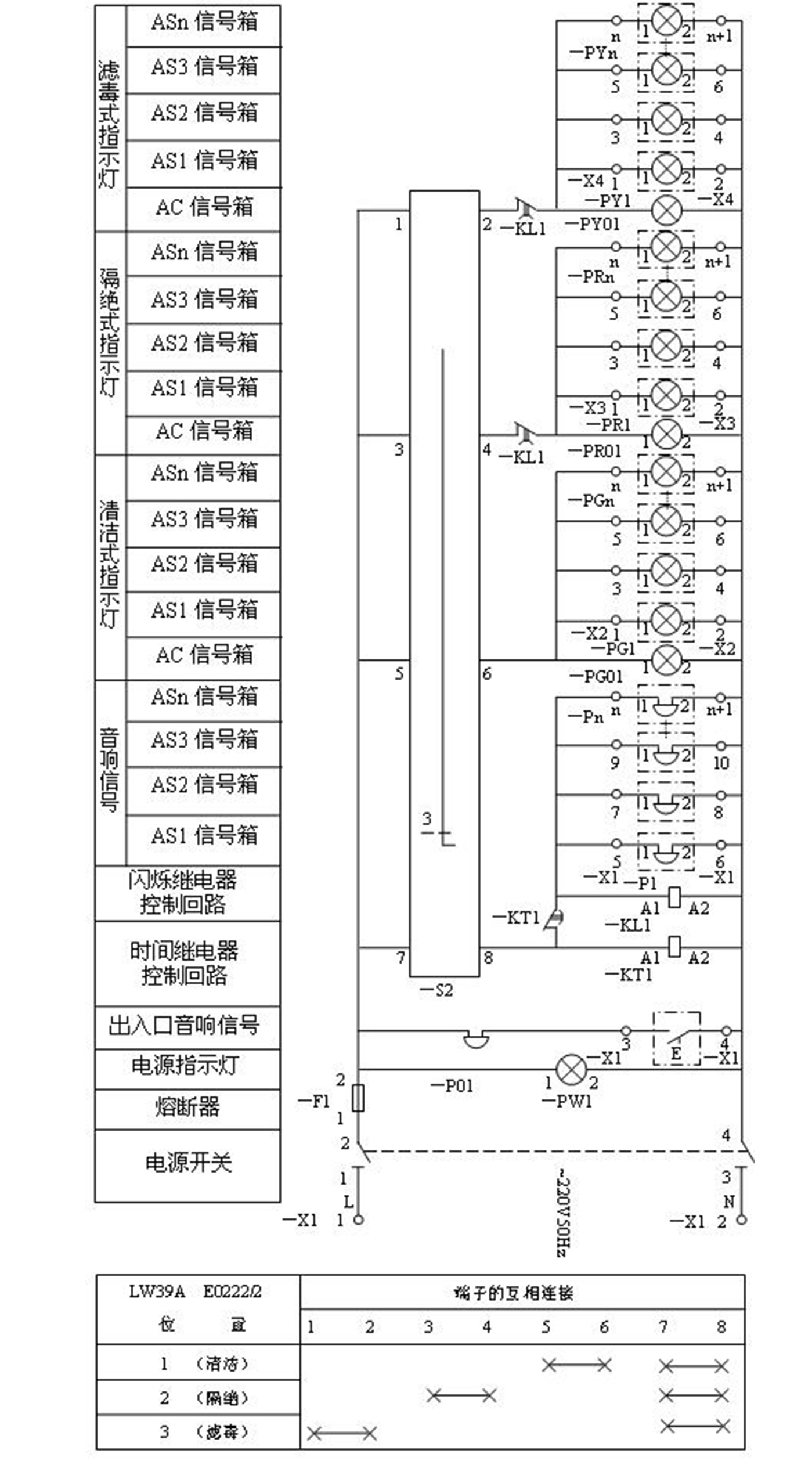

六、原理图

注:1、通风方式信号控制箱,一般设在防化通信值班室内。

2、AS1~ASn:通风方式信号指示灯箱,分别高在战时进风房、排风机房、柴油发电机房、电站控制室、人员出入口(连通口)最里一道密闭门内侧及其他需要设置的地方。数量由单项工程设计决定。

3、围线框内音响信号按钮应安装在主要出入口的第一道防护密闭门外侧。音响信号按钮应具有防护功能。

4、围线框内的P1~Pn、PG1~PGn、PR1~PRn、PY1~PYn安装在各通风方式信号箱内。
